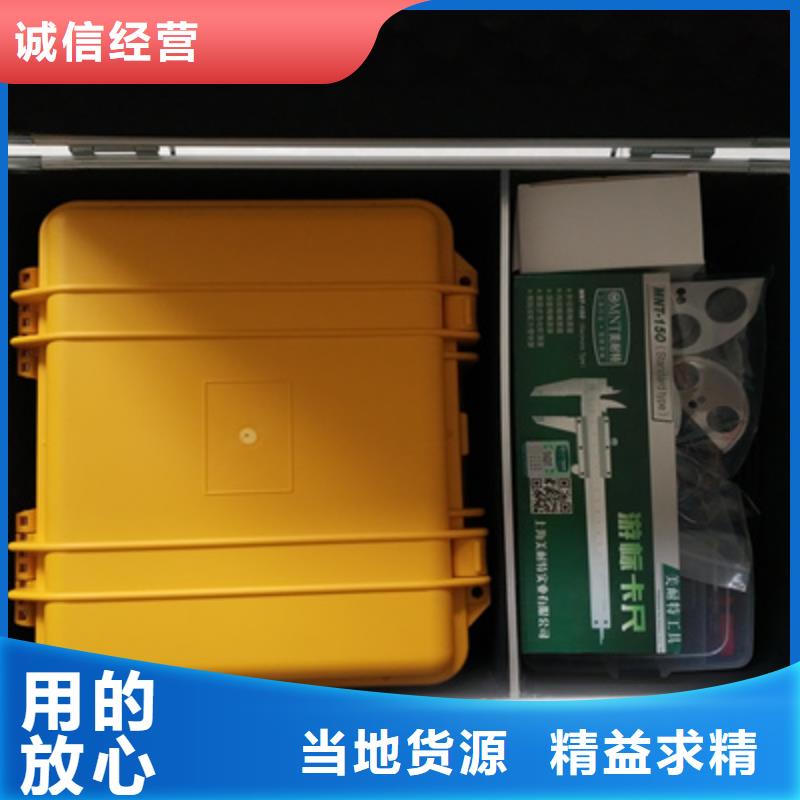

触指压力测试仪产品用途和适用范围1)适用于变电站、发电站和开闭所内高压开关柜梅花触头接触压力测量；2)适用于高压开关柜和高压手车生产过程中的触头压力检测；1.3使用环境条件1)环境温度：-20℃～＋50℃；2)相对湿度：≤85％RH；3)环 境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；4)海拔高度：≤3000M5)大气压力：70～106Kpa；6)存储温度：－40℃～＋60℃1.5、性能1)仪器电源输入端对机壳的绝缘电阻大于20MΩ2)仪器电源输入对机壳能承受工频1.5kV、历时1min的耐压，无击穿和闪络现象。二、结构特征1)基本结构：ABS塑料盒式结构；2)安装方式：便携式；3)重量：＜3800g；4)颜色：黑色或黄色；5)表面涂覆：绝缘层；2.1 总体结构高压开关柜触头压力测量仪主要由主机端和压力传感器构成。下图1为高压开关柜触头压力测量仪测量主机：图1测量主机下图2为高压开关柜触头压力测量仪压力传感器图2 压力传感器下图3为高压开关柜触头压力测量仪测试原理示意图图3测试原理示意图2.2、主机面板功能介绍主机面板如下图4所示：图4主机面板示意图传感器接口：可以插入D35-D109传感器；充电口：电池充电口，输入电压不能高于12.6V；电源开关：仪器电源控制开关；

触指压力测试仪操作界面五．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定机带程控稳压电源输出电压，此电压也是模拟断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。
