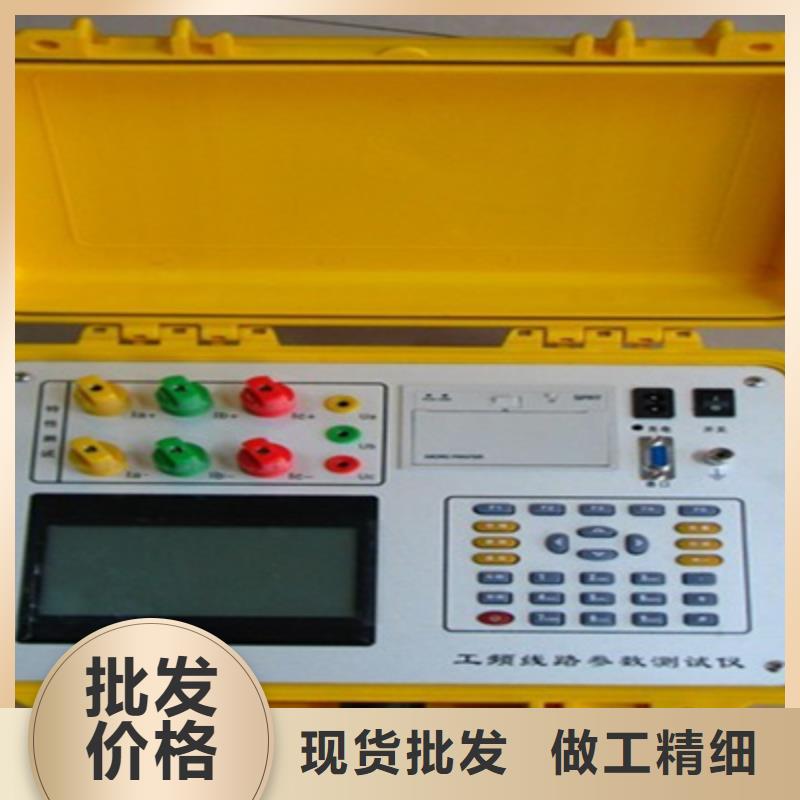

异频线路参数测试仪,【天正华意电气设备(淮南市分公司)tianzh3611-50】具有先进生产工艺、和生产设备,雄厚的技术力量,每一个异频线路参数测试仪产品经过精心设计与制造,旨在满足市场的多元化需求。欢迎前来选购,联系人:杨经理-【18762195566】,地址:平度市平安路2号。

异频线路参数测试仪按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。 图 4—3图 4—4图 4—5图 4—64.4、时间设置图 4—74.4、数据管理图4—8图4—9图4—10 图4—11图4—12图4—13五参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，

异频线路参数测试仪功 能：断开测试输出电源，并将外部接线全部接地；测试过程中遇到突发事件时，按此键可在不断开输入电源的情况下紧急快速地关断所有输出电源并使所有接线接地，保证使用；3.2、系统复位按键安装位置：如图3—1—。功 能：提供仪器内部中央处理器复位；注 意：此复位键是复位仪器内部所有控制器件，而非直接操作输出断开，因此若测量过程中遇到紧急情况请先按紧急停止按键来快速地断开输出；3.3、USB接口安装位置：如图3—1—。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成文件保存，提供给用户在电脑操作系统下通过仪器附带的软件操作查看数据并生成报告文件；注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘；3.4、液晶触摸显示屏安装位置：如图3—1—。功 能：超大屏幕中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程；注 意：触摸式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤；在操作液晶屏的时候使用铅笔头或者其它笔形塑料物件操作可以提高操作准确度；3.5、测试电源输出（A、B、C、N）插孔（电流测量端子）安装位置：如图3—1—。功 能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪器测试输出电源；注 意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）安装位置：

异频线路参数测试仪但是如果考虑到线路较长，由于杆塔之间导线的悬垂所增加的实际线路长度大于输电线路的地理长度，利用同一种波速测试短线路和超长线路的测试误差相差较大。有必要在现场重新测试该线路的实际电波传播速度，并以此速度测试该线路故障距离，以减小测试误差。1．仪器在波速测量时的接线方式：见图十九图十九 电波测速接线方式示意图测试被测线路的电波传播速度时，仪器应该处在低压脉冲法工作方式。仪器的Q9测试夹子线的红夹子夹在线路的任一相，黑夹子夹在线路的接地线或另外一相上。2．“波速测量”：“波速测量”方法如下：将仪器检测方法预置在“检测方法”的“低压脉冲法”测试状态，选取适当的“长度选择”，点击“波速测量”，屏幕将弹出 “请选择计算方式”提示菜单（如图二十所示）。触摸笔点击菜单中的“用实时通讯数据计算速度”和“测量吧”模拟键后，仪器开始输出测试脉冲，并在屏幕上显示出发射脉冲与回波脉冲。将波形适当扩展，并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间（如图二十一所示）。此时，用触摸笔点击“计算速度”模拟键，仪器界面又弹出提示“请输入两游标间的距离”（线路的地面长度）的子菜单。如图二十二、图二十三所示。用数字键输入线路的准确地面长度后，点击菜单中的“确认”键。屏幕马上置换成波速测量结果显示界面。在子菜单和“设备当前参数”栏中显示出该线路中的电波传播速度数值。如图二十四所示。此数值作为以后测试该线路故障时的波速选用值。点击子菜单中的“离开”模拟键，屏幕回到初始界面后便可按提示进行测试 点击“采样”键，仪器将进入传播速度输入界面。点击“确定”键，仪器便自动进行数据采集。测试结果界面如图二十五所示。此时便可用触摸笔启动游标对故障波形进行距离测量。
