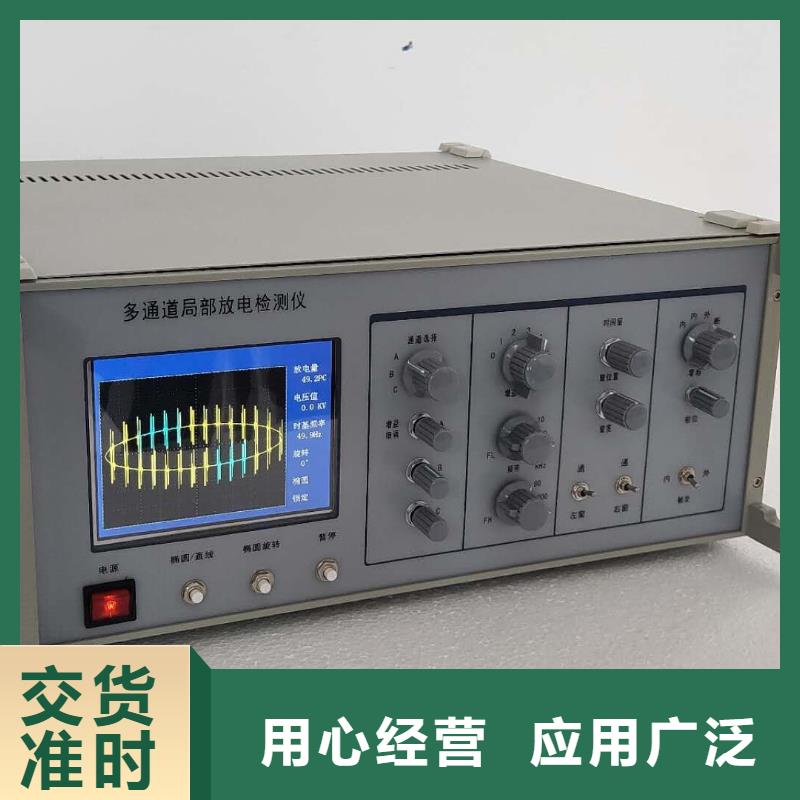

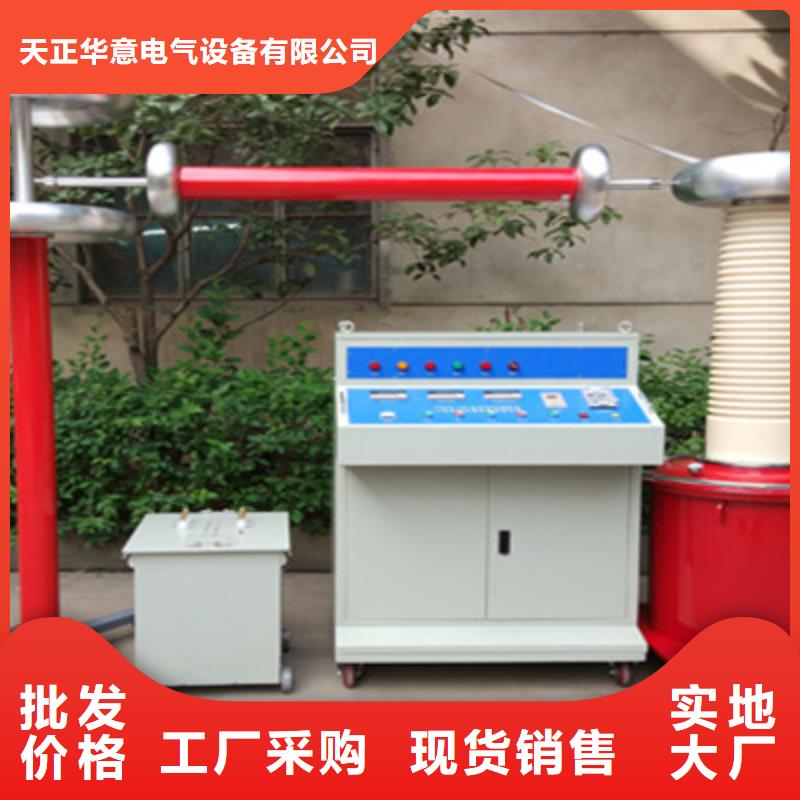

工频高压局放试验装置 变压器感应局放试验测试系统技术方案一、适用范围本设备主要用于部分35kV电压等级、20000KVA等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％主要设备的技术参数（一）、TH-2007多通道局部放电检测仪简介TH-2007多通道局部放电检测仪是我们继TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，TH－2007多通道局部放电检测仪比TH－8601、TH－9801、TH－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TH－2002局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

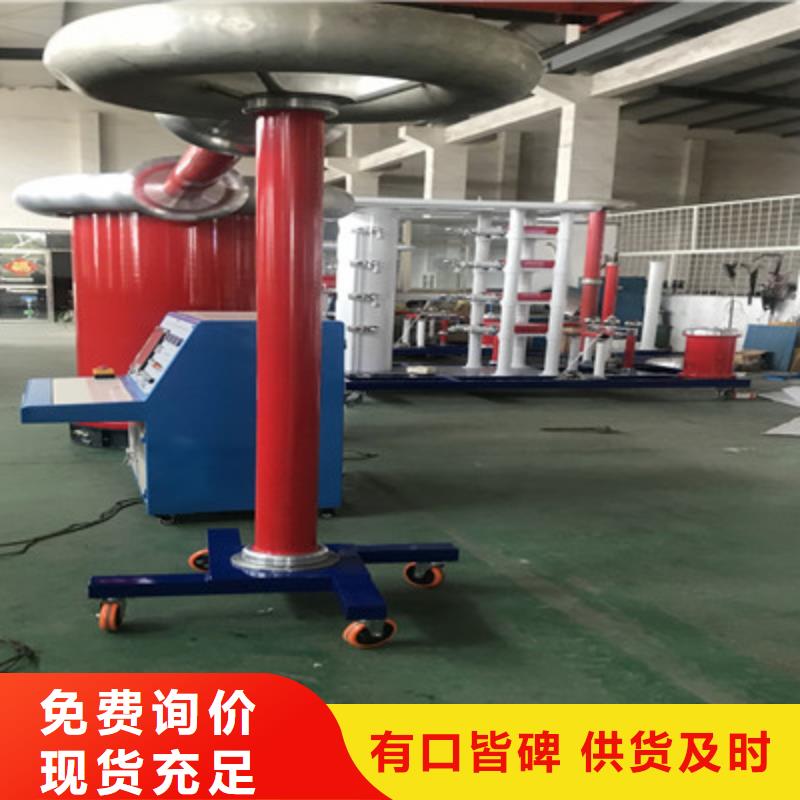

工频高压局放试验装置无局放耦合电容器兼分压器 型号：FOF-150/200额定电压：150kV 高压臂电容量：200pF标称分压比：1000：1电容器介质损耗角正切值：在20℃，0.9─1.1UN下不大于0.002电容器短时工频耐压值为1.1UN 允许运行时间：UN,IN运行60min70％UN,IN 连续运行介质损耗：≤0.5％测量精度：≤±1％频率：50~200Hz电容量偏差范围：-5~＋10％（五）无局放保护电阻保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流，保护试品及试验变压器。结构为绝缘筒骨架，金属丝缠绕，两端装有均压环。型号：RD-150/0.1额定电压：150kV额定电流：0.1A电阻值： 3kΩ运行时间：1h温升：额定条件运行时，电阻表面温升不大于55K（六）工频无晕试验变压器 型号：YWDT-15kVA/150kV 额定容量：15kVA额定输入电压：0.38kV 额定输入电流：39.5A额定输出电压：150kV额定输出电流：0.1A测量绕组电压：150V联结组：II0冷却方式：ONAN使用条件：户内允许运行时间：100％UN,IN 运行60min70％UN,IN连续运行相数：单相频率：50Hz局部放电量：100％UN ≤3pC产品结构：环氧玻璃丝绕制绝缘外壳（七）试验开关柜7.1接触式电动调压器型号：TEDG-15容量：15kVA输入电压：0.5kV，单相，150Hz输入电流：30A输出电压：0~0.55kV，单相，150Hz输出电流：27.3A7.2电源隔离滤波器型号：LB-15额定容量：15kVA 图片仅供参考额定输入电压：0.38kV额定输入电流：39.47A额定输出电压：0.38kV额定输出电流：39.47A 相数：单相频率：50Hz 衰减特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用条件：户内冷却方式：自然冷却7.3三倍频变压器型号：SGP-20容量：20kVA输入电压：0.38kV，三相，50Hz 输入电流：30.4A输出电压：0.5kV，单相，150Hz输出电流：23.1A7.4三倍频补偿装置型号：BKDG-15容量：15kvar额定电压：500V电抗值：20Ω~40Ω三种电容值：1uF~50uF三种

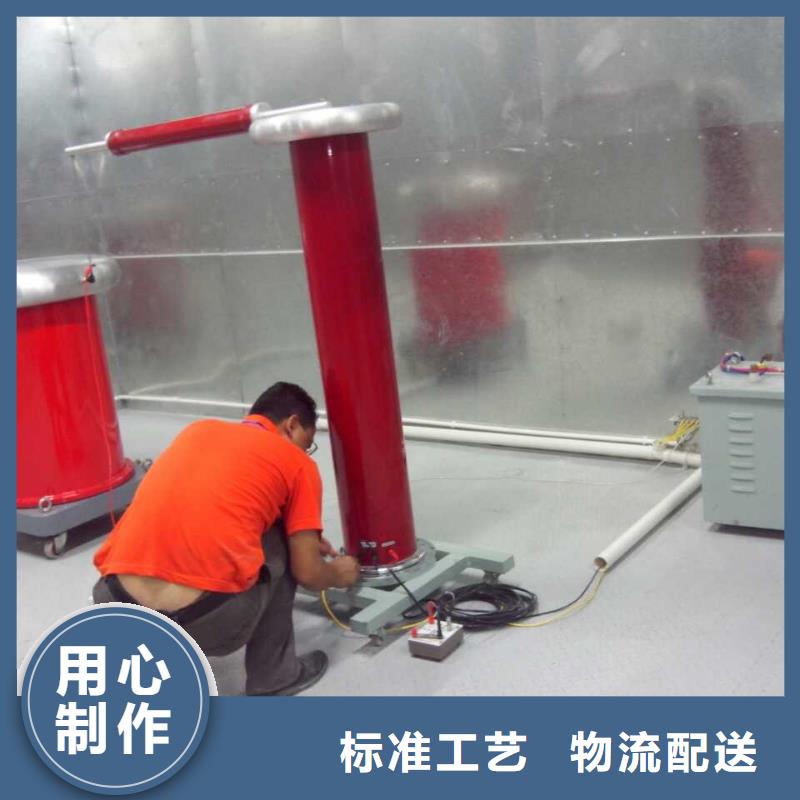

工频高压局放试验装置 校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变，需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。（3）测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关，使椭圆旋转到预期的放电处于有利于观测的位置，连续升高电压，注意次出现的持续放电，当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关（注意：细调旋钮的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），超过120至需要降低增益档测量。注意：本仪器使用数字表显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关用一个或两个时间窗，并调节门宽位置来改变椭圆上加亮区域（黄色）的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤：将高频电源接入仪器后面板的高频电源插座，并将电源开关置于“开”的位子，其他试验方式同前试验。
